Устройство
Контроля
Блокировки
Разъединителей

заполните для заказа

Устройство включено в реестр инновационных решений ПАО "Россети" (02-012-0099/1)

Система разработана НПО "Наука"  и МЭИ в рамках подпрограммы «Институциональное развитие научно-исследовательского сектора» государственной  программы Российской Федерации «Развитие науки и технологий»

инновационные решения

При разработке Устройства были решены все проблемы ранее известных систем блокировки оперативных переключений

Большинство существующих блокировок для сбора логики используют сигналы с сухих блок-контактов (КСА) или герконов (контактный датчик). Сухие контакты подвержены окислению, а герконы к намагничиванию, что приводит к потере сигнала и невозможности получить достоверное положение аппарата.
УКБР для получения  информации о положении аппаратов использует надежные бесконтактные датчики.

Электромагнитная блокировка с логикой на реле, а так же некоторые микропроцессорные блокировки требуют большого количества кабельных связей. В УКБР используется всего один кабель на один вал аппарата.

На мониторе головного устройства отображается однолинейная схема ПС с указанием КА участвующих в блокировке.

Аппараты, переключения которых разрешены, маркируются зеленым цветом, а переключения которых запрещены - красным.
На замках расположенных непосредственно на КА светодиодный индикатор сообщает о наличии разрешения на переключение.

В некоторых случаях для сбора логики блокировки необходимо использовать положение разъединителей и заземляющих ножей на присоединенной подстанции.
УКБР может обмениваться данными о положении аппаратов с присоединенными подстанциями для учета в логике блокировки. А так же может передавить информацию о положении всех аппаратов в АСУ верхнего уровня.

Устройство постоянно проводит самодиагностику и сигнализирует при неисправности с указанием точной причины неисправности.

Состав устройства


Шкаф сбора данных и управления

СДУ

СДУ

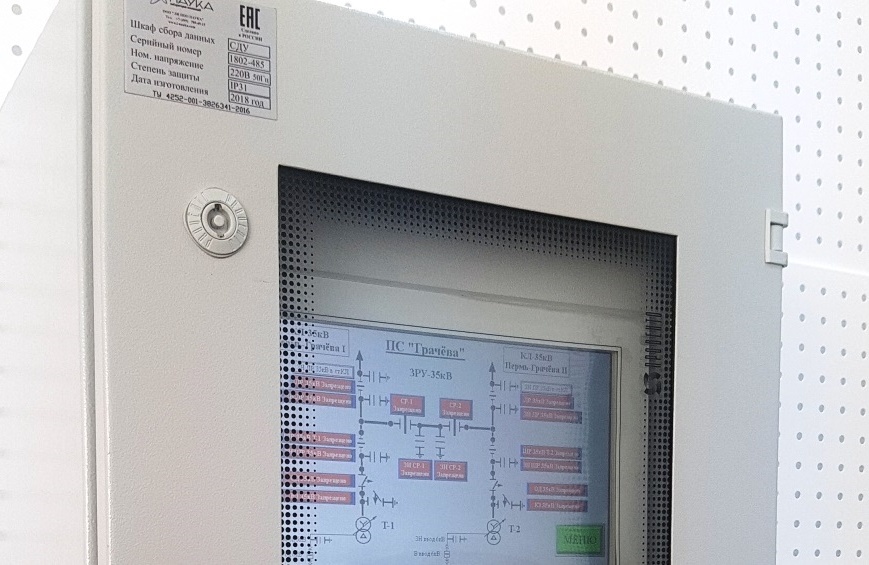

Блок диспетчерского управления обеспечивает отображение информации для оперативного персонала и управляет оперативными блокировками согласно логике блокировок.

Коммутационные устройства безконтактного определения положения

КУБОП

Коммутирующие устройства бесконтактного определения положения разъединителей типа КУБОП предназначены для коммутации низковольтных вспомогательных цепей: сигнальных, аварийных, блокировочных, управления, других вторичных цепей.


Шкаф контроля оперативной блокировки

КОБ

КОБ

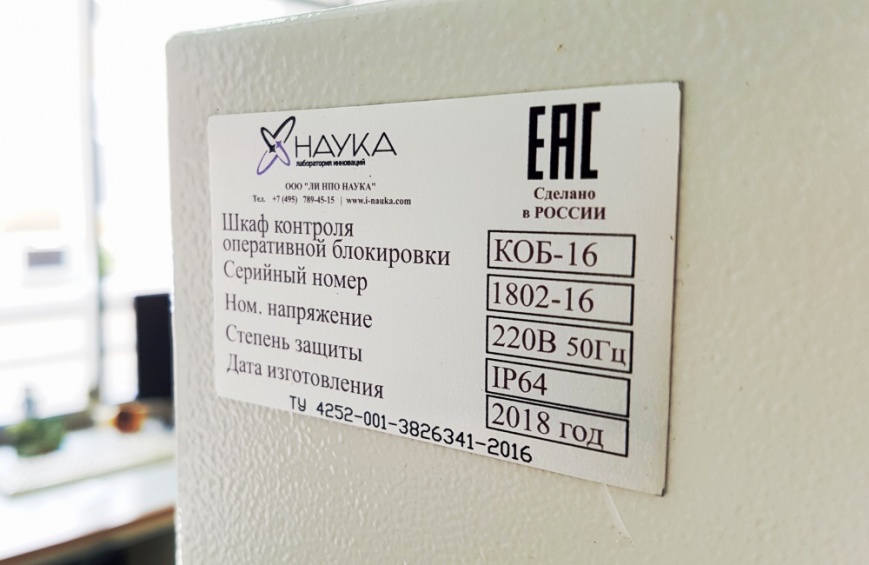

Шкаф устанавливается на ОРУ и предназначен для сбора информации о положении выключетелей и разъединителей с присоединений и шин подстанции.


Индикаторный замок

ЗИ-1

Индикаторные замки предназначены для индикации разрешённого состояния оперативной блокировки при производстве оперативных переключений.





 шкаф питания

ШП

Шкаф питания

Обеспечивает питание системы, имеет несколько исполнений.





Распределительный шкаф

ШР

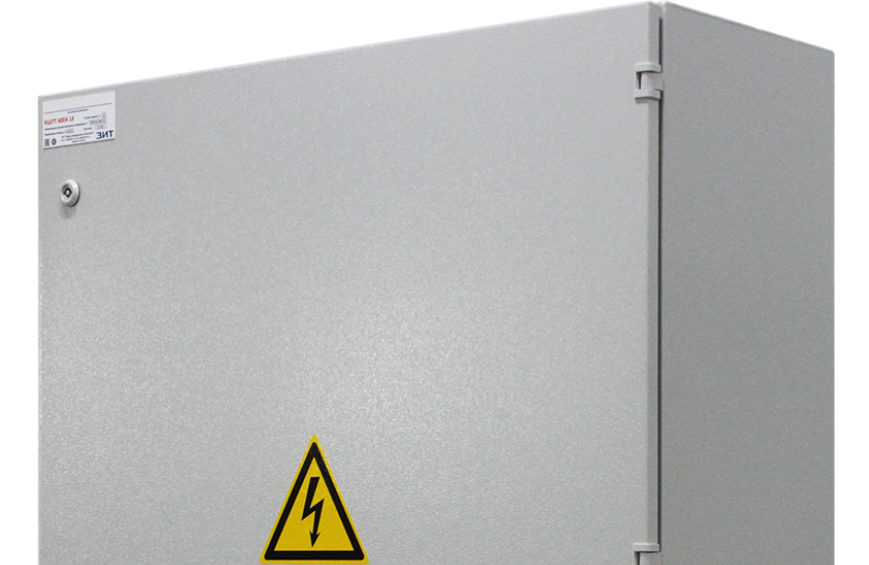

Может устанавливаться на больших подстанциях для сокращения кабельных связей.

функциональные возможности УКБР

УКБР это больше чем блокировка оперативных переключений. Система обладает дополнительными очень полезными функциями.

Предотвращение запрещенных переключений
Устройство не допустит  переключений не предусмотренных картой переключений
Ведение журнала всех переключений
Устройство записывает и хранит реестр всех переключений, в т.ч. несанкционированных
Сигнализация о несанкционированных переключениях
Система сигнализирует о запрещенных переключениях
Самодиагностика устройства 24/7
Устройства постоянно проверяет собственную работоспособность и уведомляет о выявленных неисправностях с указанием точной причины
Передача данных о положении аппаратов в АСУ верхнего уровня
Устройство может передавать сигналы о положении аппаратов, ошибках, собятиях в scada
Индикация разрешения на переключение на замках
Электромагнитные замки оборудованы индикацией разрешающего сигнала на оперирование. Что упрощает работу оперативному персоналу
Отображение информации о допустимых переключениях на экране СДУ
На экране СДУ можно ознакомится с разрешениями на оперирование всеми аппаратами в текущий момент времени
Отображение однолинейной схемы на экране СДУ
На экране СДУ отображается однолинейная схема подстанции
Соответствие устройства оперативной блокировки стандартам МЭК
Система оперативной блокировки полностью соответствует стандарту МЭК 60870-5-104.
Опционально может приняться  стандарт МЭК 61-850
УКБР

Сравнение с типовыми решениями


УКБР

Устройство контроля блокировки разъединителей

  • один кабель на один вал
  • сигнализация о несанкционированном переключении
  • Самодиагностика
  • Передача положений КА в АСУ
  • простота эксплуатации

Электромагнитная блокировка на реле


  • большое количество кабельных связей
  • требуется проводить контроль изоляции
  • частая потеря СИГНАЛОВ в блоках КСА
  • низкая ремонтопригодность
  • не высокая стоимость

Блокировка гинодмана

Механическая блокировка с блок-замками

  • отсутствие кабельных связей
  • не обеспечивает всех режимов переключений
  • Сложность эксплуатации
  • Низкая стоимость
